一、仪器原理及应用
超声波探伤是利用声能透入金属或非金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在显示屏上形成脉冲波形，根据这些脉冲波形来判断是否有缺陷跟位置和大小。本仪器可检测内部缺陷（如裂纹、夹杂、气孔、疏松、偏析、分层、测厚等产品缺陷）并能自动进行缺陷定位、评估和定量。
RS-600系列高精数字超声波广泛应用于试验室、特检院、船舶制造、石油天然气装备、航天、军工、化工、电力、钢铁、冶金、铁路、汽车制造、机械、发动机、锅炉压力容器、特种设备、石油管道、建筑业、 模具制造等行业，满足各类探伤国标与航标。
我们对锻件、铸件、板材、管材、棒材、PE塑料件、螺栓、轧辊、支柱绝缘子瓷瓶、钢管合金类零件的探伤有着丰富的经验；客户分布在全国各地，如国家特检院、国家钢结构检测中心、上海石油机械制造公司、上海风能电力公司、浙江比亚迪汽车制造商、中国铁路局、新疆石油装备制造商等。
二、仪器功能介绍
★1.高速、高亮、640*480高分辨率5.7寸彩色显示，强光下正常工作，一键式操作，使探伤非常简便、快捷，内含电子说明书帮助提示操作步骤了解其探伤方法。
★2.一键操作快速探伤，电子说明书，快速上手随时提示探伤帮助信息。
★3.自动测试探头零点、声速和K值。
★4.自动制作DAC、AVG曲线。
★5.自动增益和搜索记忆最高波，无需闸门来调节读数，通过定量直接选中最高波。
★6.自动显示缺陷回波位置（水平、深度、距离、当量值）。
7.自动闸门声光报警（门位、门宽、门高自由调节）。
8.自由切换200组探伤通道工艺，并由探伤人员密码设置，永久保持不被他人修改。
9.自由输入各行业探伤标准。
★10.内部核心部件采用全进口原装主板器件。
11.大容量存储8000幅探伤数据空间，掉电数据不丢失。（可升级到12000副图像）
12.超长工作时间，无记忆高效锂电池，连续工作时间7小时以上。
13.可升级以太网高速数据传输，通过网线远程操控仪器并实现探伤数据打印处理。
14.探伤波形可保存，U盘导出打印。
15.可通过菜单软关机自动保存数据，更加保护仪器，也可长按电源键硬关机 。
16.功能突出，性能卓越，裂纹测高，AVG曲线，缺陷φ值自动计算。
17.双向通讯，USB接口直接拷贝，用户可自行编辑自己的探伤报告格式。
★18.数字式按键，直接通过数字键快速调节增益、声程、零点、闸门等功能。
★19.可选配多块锂电池，针式弹簧触点，电池自带充电接口方便充电，满足长时间户外工作。
20.仪器对采集速度分为低速，中速，高速，包络线记录准确分析缺陷。
三、仪器参数
频率范围 | 0.2-25MHz | 脉冲发生器 | 可变脉冲发生器 |
增益范围 | 0-120dB，0.1，1，2，6，12dB步进 | 阻 尼 | 50/100/400Ω自动匹配 |
脉冲宽度 | 在(0.03～0.51)µs范围内连续调节，以匹配不同频率的探头 |
闸 门 | 进波门、失波门；单闸门读数、双闸门读数 |
工作模式 | 单探头、双晶探头、穿透探头、爬坡探头、弧度探头、水浸探头、表面探头 |
动态范围 | ≥42dB | 检波方式 | 半波/射频/全波 |
数字抑制 | 0~99%线性抑制 ，不影响线性与增益 | 实时采样频率 | ≥280MHz |
水平线性 | ≤0.08% | 垂直线性 | ≤1.0% |
扫描范围 | 0-12000mm | 报 警 | 蜂鸣报警，LED 灯报警 |
重复发射频率 | 15-1000HZ可调 | 显示环境温度 | -20-50℃ |
声速范围 | 1000-20000（ms） | 相对湿度 | (20~95)%RH |
分 辨 率 | >48dB 测量精度0.01mm | 充 电 器 | 220~240V交流输入 |
灵敏度余量 | >68dB （深200mmΦ2平底孔） | 工作电压 | 7.4V±0.3V |
尺 寸 | 215×175×33mm（长×宽×厚） | 衰减器精度 | ＜ ±1dB/12dB |
放大器带宽 | （相对 3dB）:0.2MHz-25MHz | 重 量 | 1.5Kg |
噪声电平 | ≤15％ | 探伤通道储存 | 200组 |
工作温度 | -20 ~ 50℃ | 存储温度 | -20℃ ~ 60℃ |
相对湿度 | 不超过85% | 充电电压 | 充电器220~240V交流 |

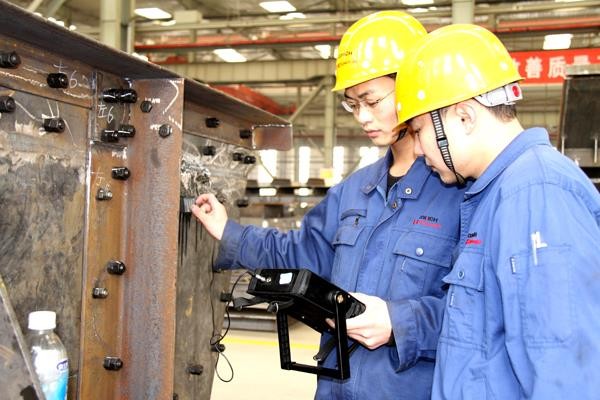

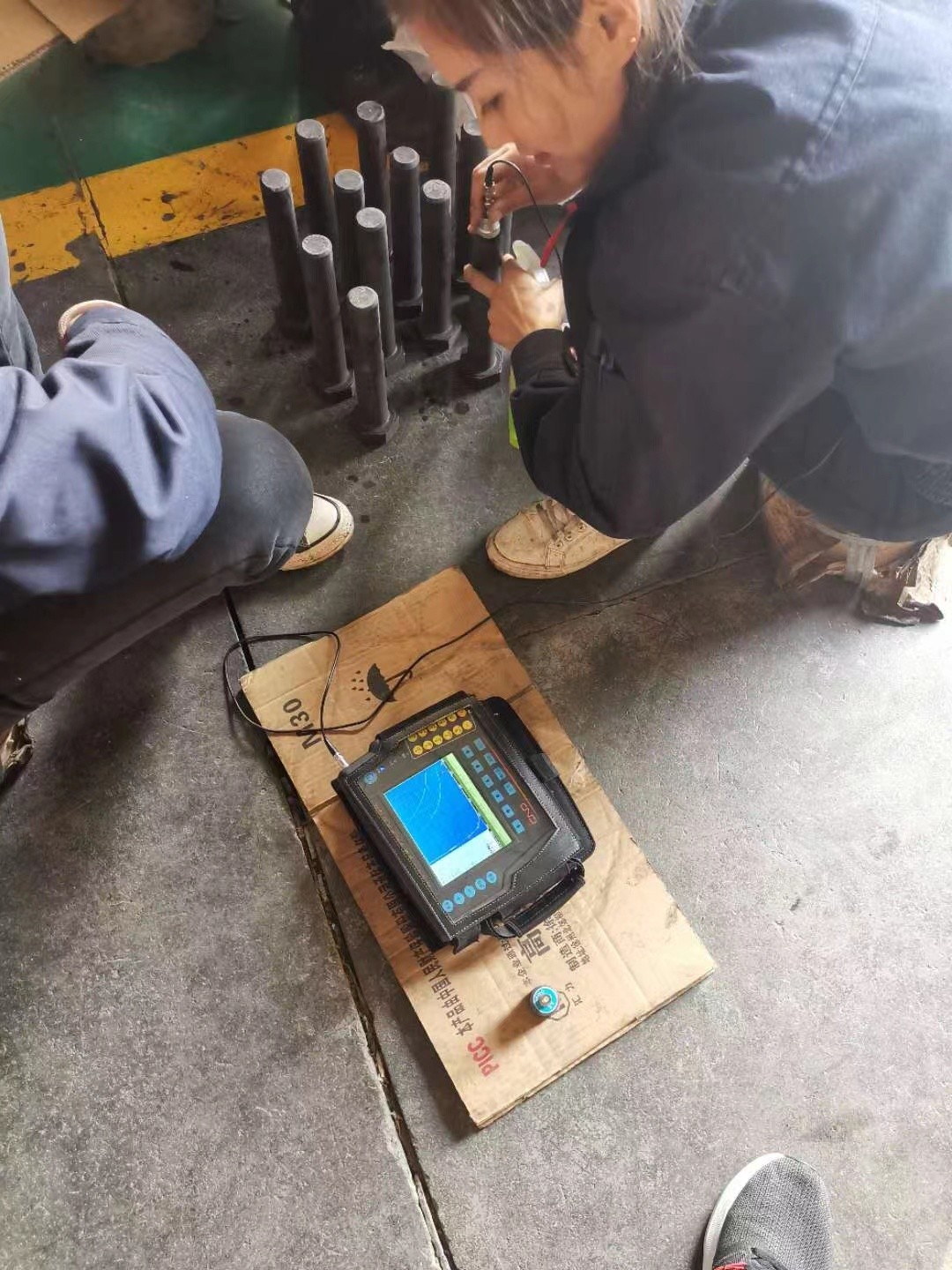

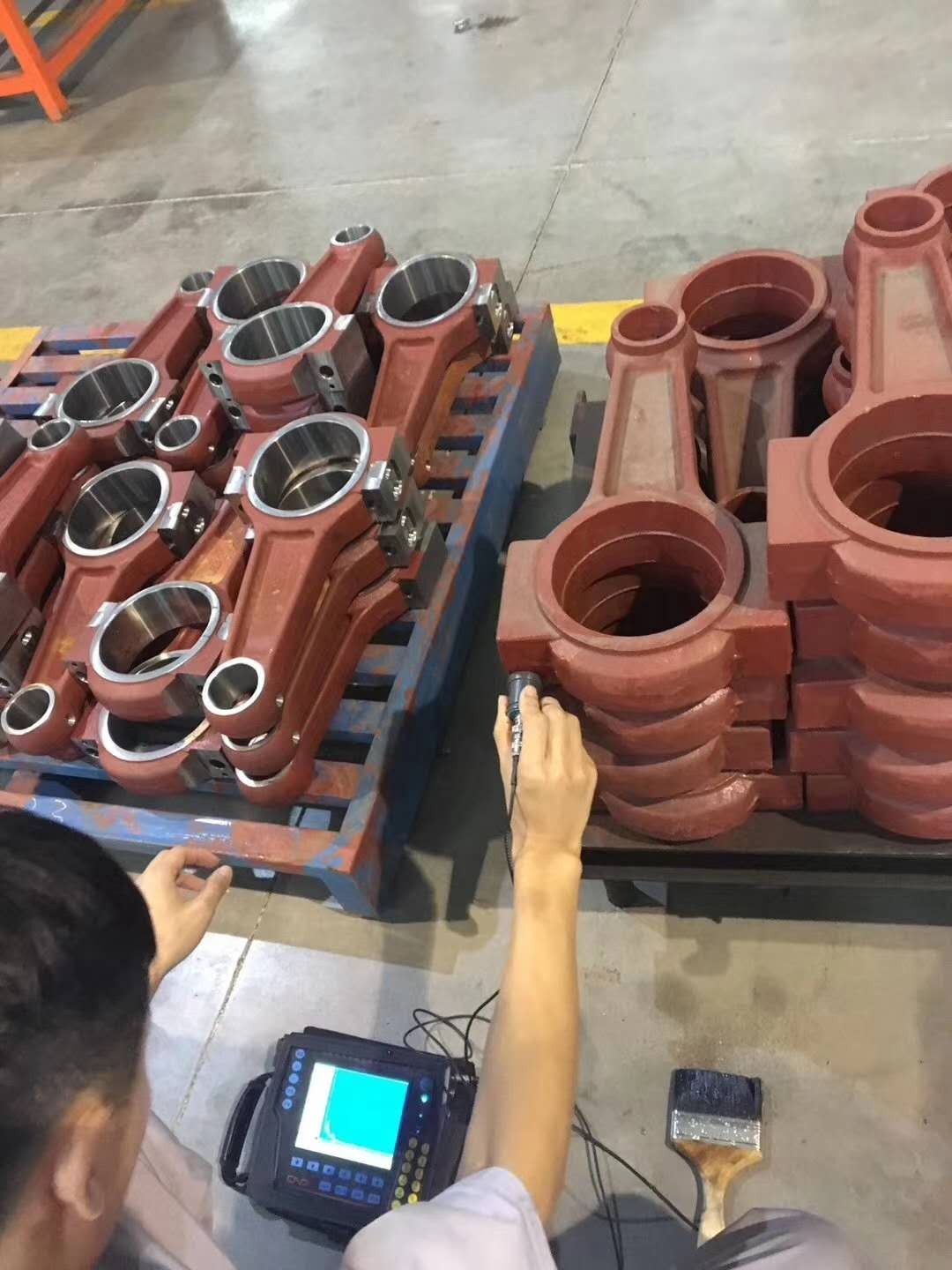

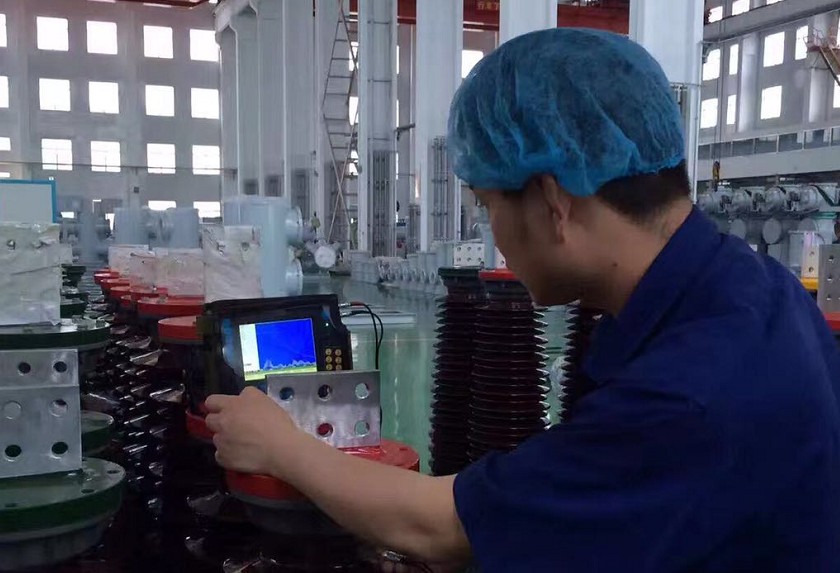

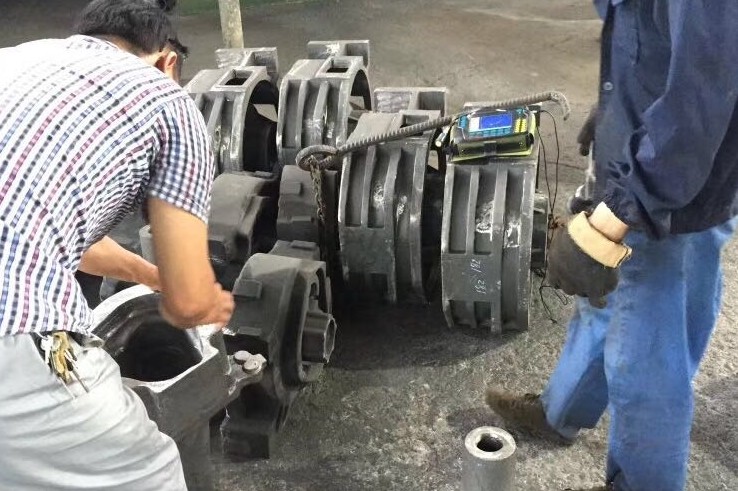

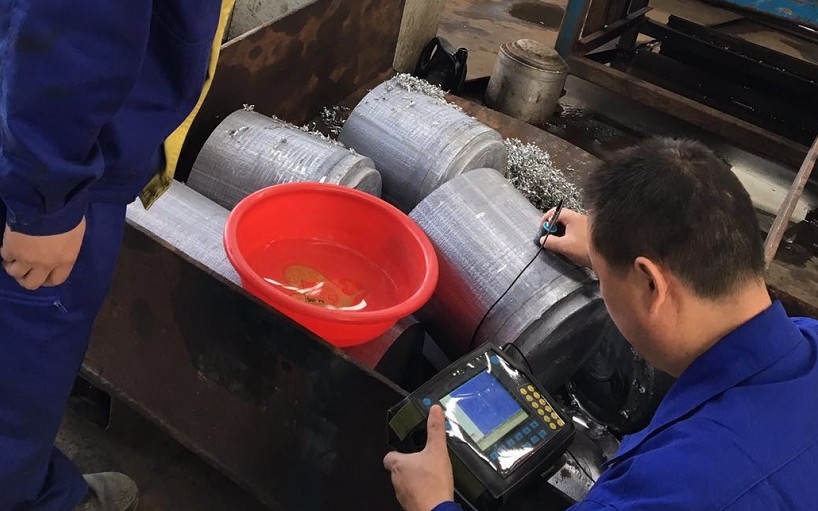

四、客户检测现场

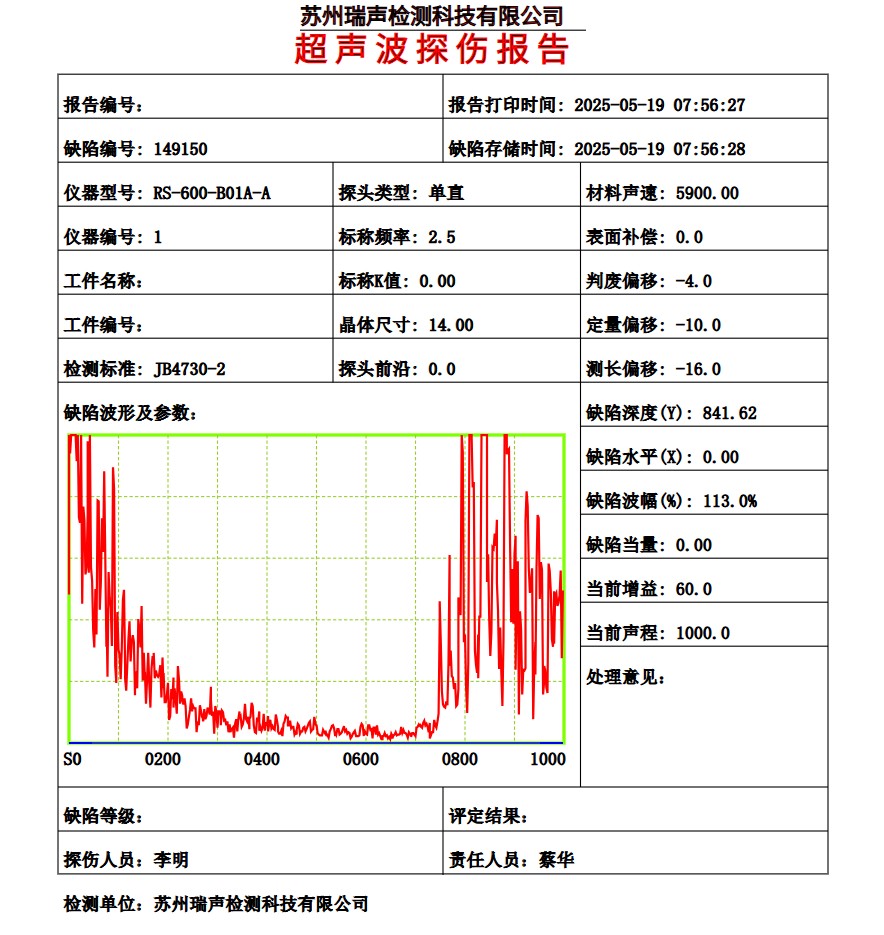

探伤报告
五、售后服务与保障
1、仪器收到后，我们会安排售后人员上门培训（限国内），特殊情况下我们会视频一对一进行在线视频培训，终身免费提供技术交流，程视频解决使用上的技术指导。如使用方有新的项目提供技术方案跟解决方案。
2、仪器在验收合格之日起主机质量保质期1年，探头及探头线非人为情况下质保3个月。
3、如出现仪器故障反应时间在4小时之内，8小时内做成相应解决方案，如需求要并在48小时内到达现场，并在3日内解决问题。
六、仪器配置清单及报价
序号 | 仪器及其配置 | 数量 | 备注 |
1 | 超声波探伤仪(RS-600) | 1台 |
|
2 | 超声波探伤仪软件（RS-600） | 1套 |
3 | 直探头/斜探头（可定制） | 各1个 |
4 | 原装充电器 | 1个 |
5 | 原装电源线 | 1根 |
6 | 超声波探头连接线 | 1根 |
7 | 免费上门培训（支持远程培训） | 1次 |
8 | 仪器防护套 | 1个 |
9 | 仪器手提箱 | 1个 |
10 | 产品说明书、合格证、售后保修卡 | 1份 |
