一、设备概述
RS-ET-2010智能数字式涡流探伤仪，适用于铝管、铝棒、铜线、铝线、不锈钢丝和钢线等在线、离线探伤，可用于其他机械零部件的自动探伤。仪器采用最新的数字电子技术、涡流技术以及微机技术，不仅调试、操作简便，且具有可靠、稳定和灵敏的探伤性能。
RS-ET-2010具有相对独立的测试通道，可驱动不同形式的检测探头，或由绝对和差动线圈构成的组合式探头，检测通道同时进行数据采集，用于检出金属管材、丝材、棒材生产中出现的纵向裂纹和横向缺陷(如驳口)。用于线材在线检测时，RS-ET-2010对暗逢、开口裂纹、气孔等轴向缺陷具有很高的灵敏度。
RS-ET-2010探伤仪具有 64 Hz～2MHz 的测试频率范围，能够适应各种不同金属线材的检测要求，并且由于采用全数字化设计，因此能够在仪器内建立多个标准检测程序或专家系统，方便用户在改换产品规格时调用。
RS-ET-2010可配接耦合间隙要求很低的穿过式探头，亦可接只有香烟盒大小的组合式平面探头或马鞍式探头。
二、设备参数
功能技术特性 |
◆ 频率范围：64Hz~2MHz | ◆ 适配各种探头：如外通过式、旋转式等 |
◆ 增益：48dB，步距为0.5dB | ◆ 适用于金属管、棒材、金属零部件、生产厂在线 |
◆ 相位：0~360度、步距为1度 | ◆ 质量检验 |
◆ 独立可选频率 | ◆ 检测速度2m/min ~ 120m/min |
◆ 不同风格的模式设置 | ◆ 快速数字 |
◆ 自动相位、幅值分析功能 | ◆ 非等幅、非对称相位报警区域设定 |
◆ 自动校零系统：可设置校零间隔时间 | ◆ 多种显示方式：阻抗、时基 |
◆ 不同风格的报警区域设定，可应用于各种模式 | ◆ 数字滤波 |
◆ 增益比（X/Y）：0.1~10 | ◆ 声光报警输出 |
◆ 自动清屏/跟踪阻抗显示 | ◆ 自动平衡时间 |
◆ 具有检测信号回放、双向存取、等功能 | ◆ 内、外时钟选择 |
◆ 快速模拟/数字式电子自动平衡及动态跟踪滤波 | ◆ 可大量存储各种检测程序和检测数据 |
◆ 操作界面简便智能、易于操作 | ◆ 探头设备故障自动提示报警 |
三、设备界面

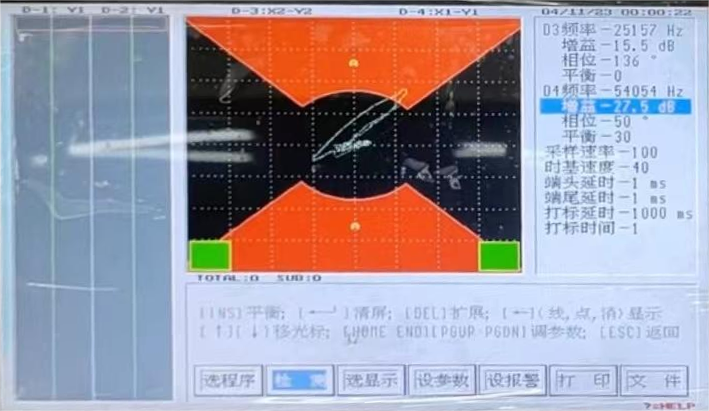

报警界面介绍

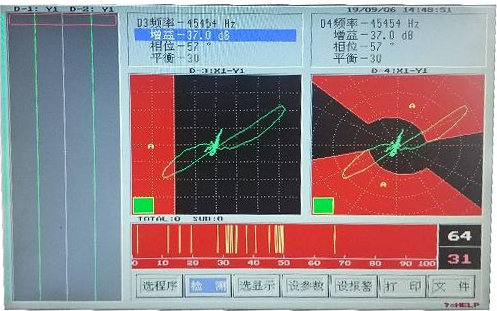

有缺陷报警信号界面
有缺陷报警信号界面
多种界面自由选择
四、仪器配置清单
序号 | 仪器及其配置 | 数量 | 备注 |
1 | RS-ET-2010涡流探伤仪主机 | 1台 |
|
2 | 涡流探伤软件（内置） | 1套 |
3 | 涡流检测探头 | 1个 |
4 | 显示器 | 1个 |
5 | 键盘 | 1根 |
6 | 报警器 | 1根 |
7 | 免费上门培训（支持远程培训） | 1次 |
10 | 产品说明书、合格证、售后保修卡 | 1份 |
