进行垂直探伤用的单晶片探头，主要用于纵波探伤。直探头由插座、外壳、保护膜、压电晶片、吸声材料等组成。
超声波的发射/接收均由压电晶片完成；
保护膜采用高硬度刚玉片，耐磨损；
铝合金或者塑料外壳，表面喷砂/钝化处理；
吸声材料用来吸收晶片背面的噪声；
插座为电信号接口，通过探头线连接到仪器。
小晶片的探头（晶片直径≤12mm），探头线接口为 Q6 插座；其他晶片的探头，探头线接口为Q9插座。直探头产生的超声波为垂直于探头表面的纵波声束。直探头的用途非常广泛，典型的用途包括锻件、铸件、棒材、板材、轴类等。

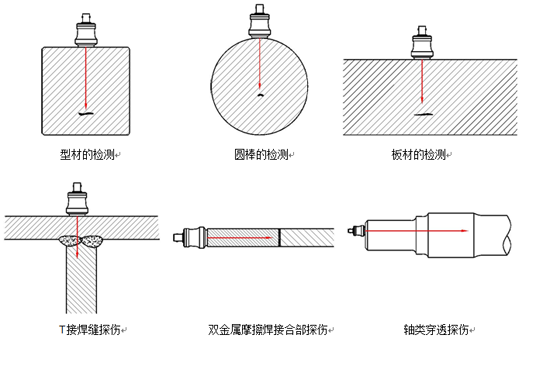

1、典型用途示意图

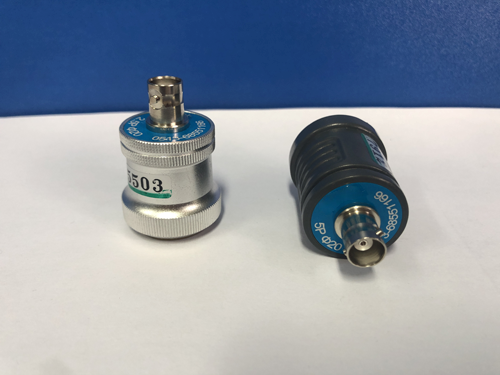

2、直探头(常用规格)
频率:MHZ | 晶片尺寸mm | 型号 | 外壳 | 插座 | 用途 |
0.5 | 20和28 | 0.5P20/28 | 塑料或铝合金 | Q9 | 铸件：粗晶材料 |
1 | 14/20/28 | 1P14/20/28 | 塑料或铝合金 | Q9 | 铸件：粗晶材料 |
1.25 | 14/20/28 | 1.25P14/20/28 | 塑料或铝合金 | Q9 | 铸件：粗晶材料 |
1.5 | 14/20/28 | 1.5P14/20/28 | 塑料或铝合金 | Q9 | 铸件：粗晶材料 |
2 | 14/20/28 | 2P14/20/28 | 塑料或铝合金 | Q9 | 铸件：粗晶材料 |
2.5 | 14/20/28 | 2.5P14/20/28 | 塑料或铝合金 | Q9 | 锻件 |
5 | 10/14/20/28 | 5P10/14/20/28 | 塑料或铝合金 | Q9 | 锻件：震荡快，指示型强 |
注：可根据客户需要定制其他规格的直探头
