一、功能简介
1、全中文触摸式键盘，直观易记，操作过程全中文提示及图形显示，简单培训即可熟练掌握。
2、仪器和探头性能自动测定，仪器校验自动化，可测量厚度和材料声速。
3、50个独立探伤通道（电子切换）。
4、可根据实际工件（如焊缝、锻件、铸件、管材、板材、车轴、车轮、小管径等）生成自定义探伤工艺，现场探伤无需携带试块。
5、DAC、AVG、分贝DAC 曲线自动生成，取样点不受限制，可进行补偿与修正，曲线随增益自动浮动，随声程自动扩展。
6、缺陷回波（水平、垂直、距离、dB当量值）实时显示，焊缝剖面显示。
7、进波门、失波门、DAC声音报警，门位、门宽和门高可任意调节。
8、峰值记忆、包络功能，寻找最高波形更加容易。
9、500幅探伤数据仪器存贮。
10、采用新式低反光5.5″EL平面显示屏（彩色TFT显示）,抗电磁干扰强,对比度高, 分辨率高。
11、低电压声音报警，自动关机保护。
12、重量轻（带电池仅1.6Kg），体积小（外形尺寸260X140X55），使用与携带轻松自如。
13、使用进口镍氢电池，自动保护充电（18VDC，220VAC），可连续工作6小时以上。
14、可以在-20℃~50℃环境中正常工作。
二、技术指标
频率范围 | 0.4-20MHZ | 增益范围 | 0-120dB,0.1,2.0,6.0dB步进 |
动态范围 | ≥32dB | 垂直线性 | ＜2.5% |
水平线性 | ＜0.1% | 扫描范围 | 0-6000mm |
分辨率 | ＞42dB | 灵敏度余量 | ＞60dB （深200mmΦ2平底孔） |
衰减器精度 | ＜ ±1dB/12dB | 工作模式 | 单探头、双晶探头、穿透探头 |
脉冲发生器 | 可变脉冲发生器 | 声速范围 | 1000-14000m/s |
阻尼 | 50/100/400欧自动匹配 | 数字抑制 | 0-50%线性抑制，不影响线性与增益 |
闸 门 | 进波门、失波门；单闸门 读数、双闸门读数 | 报 警 | 蜂鸣报警，LED 灯报警 |
相对湿度 | (20~95)%RH | 显示环境温度 | -10-50°C |
工作电压 | 7.4V±0.3V | 充电器 | 220-240V交流输入 |
重量 | 1.28KG（不带电池） | 尺寸 | 250*150*38mm |

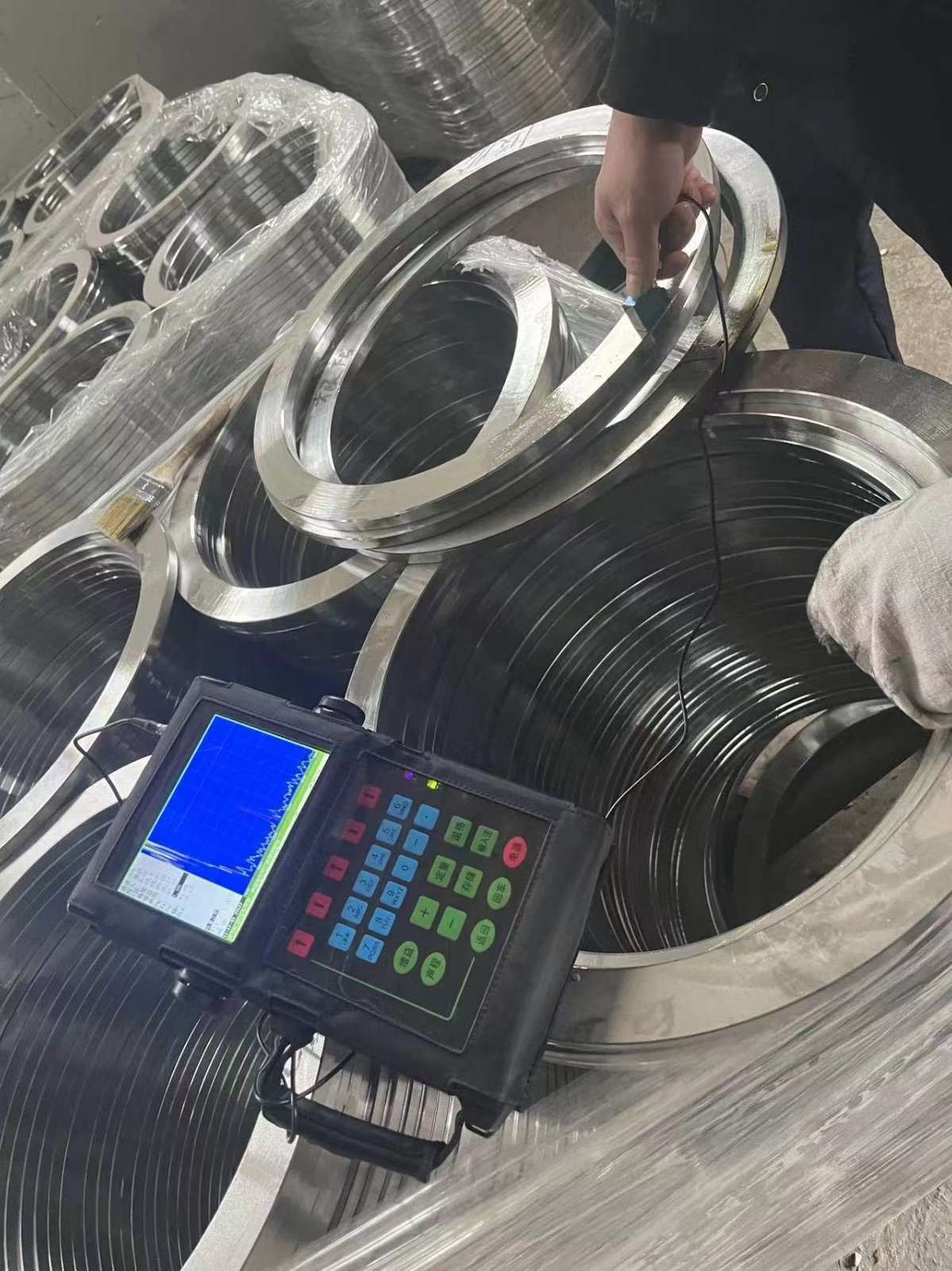

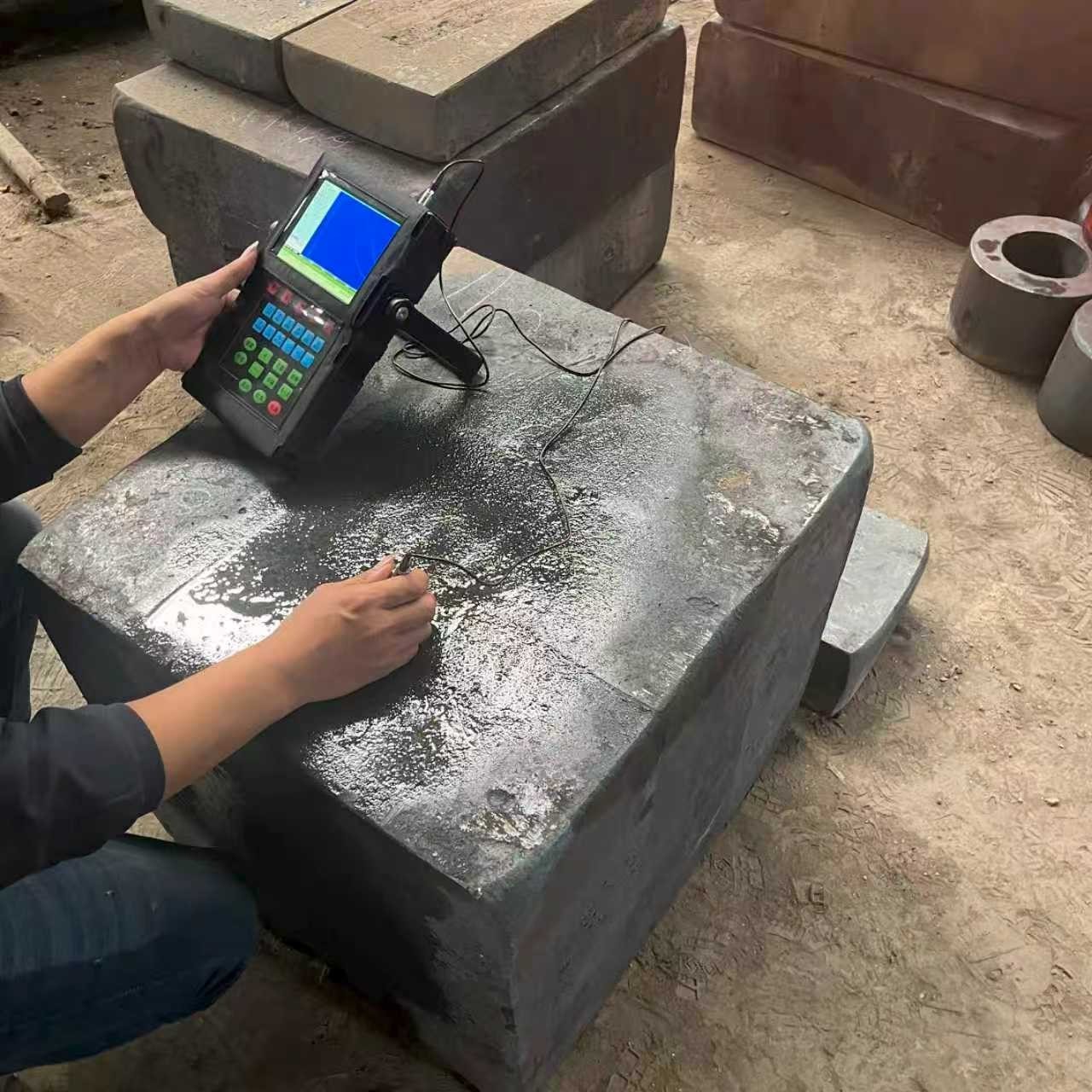

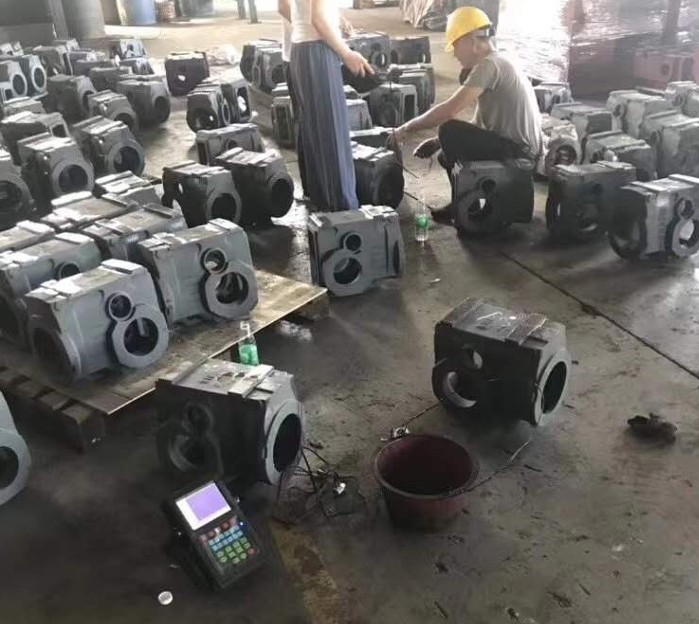

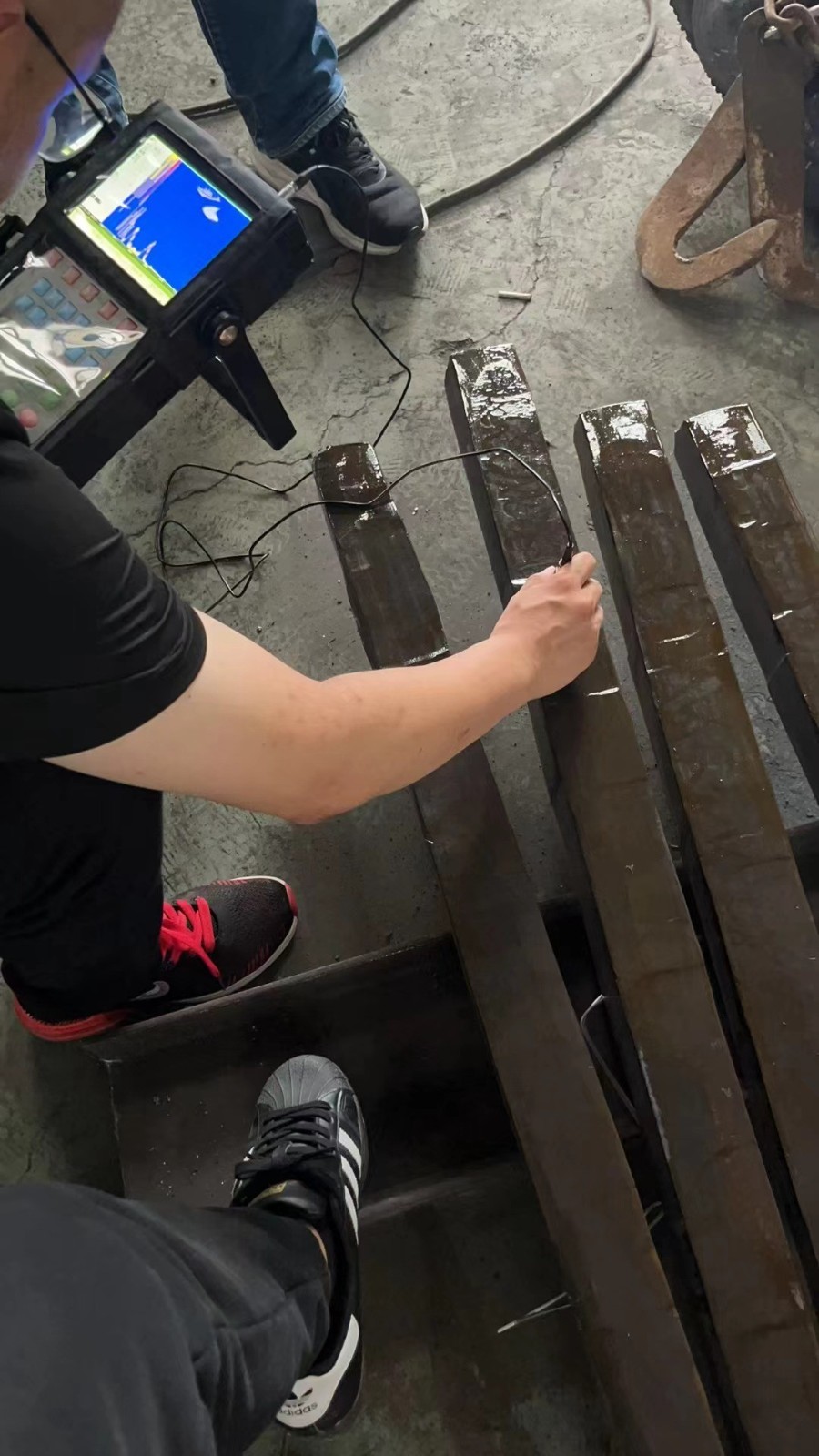

三、客户检测现场

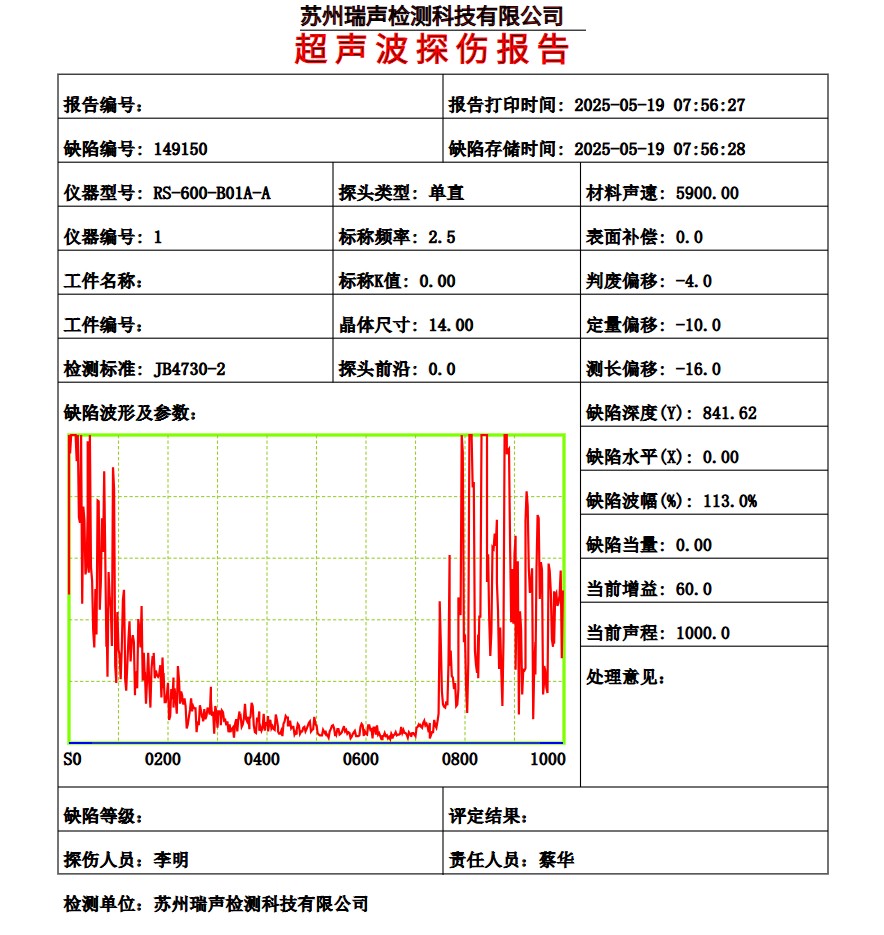

探伤报告

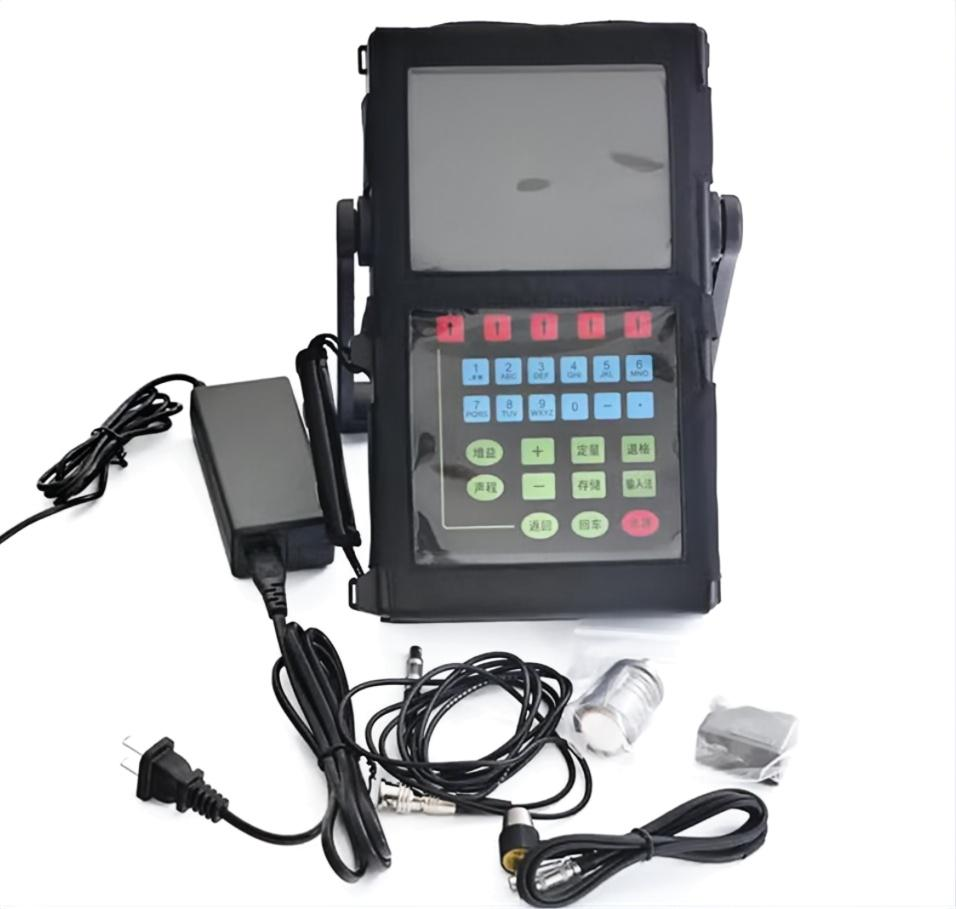

超声波探伤仪配置清单
序号 | 仪器及其配置 | 数量 | 备注 |
1 | 超声波探伤仪(RS-200) | 1台 |
|
2 | RS-200超声波检测软件 | 1套 |
3 | 充电器 | 1个 |
4 | 电源线 | 1根 |
5 | 探头线 | 1根 |
6 | 探头(直探头/斜探头） | 2个 |
7 | 保护套/手提箱/合格证/说明书 | 1套 |
8 | 免费培训 | // |
